Стол для сборки 6000-ка в однокомнатной квартире

Сообщение andrey-ekt » 23 мар 2015, 15:33

Часть 1-я - изготовление столешницы

Идея сделать стол для сборки пазлов большого размера созрела еще в начале года, но к воплощению в силу ряда причин приступил только недавно. Основная квартира у меня однокомнатная, да еще присутствует 3-х летний помощник, поэтому конструкция будет довольно оригинальная о которой буду писать во второй части. Ну а конструкция самой столешницы в принципе подойдет для любого стола.

Итак в качестве материала для столешницы был приобретен лист ДВП толщиной 6 мм и размерами 2440*2050 мм за 750 руб. Лист ДВП толщиной 6 мм имеет шлифованную поверхность с обоих сторон в отличие от ДВП толщиной 3,2 мм. Еще немаловажный момент это производитель этого самого ДВП, там где покупал я был КПД "Новая Вятка" г. Киров и ЗАО "Новоенисейский лесохимический комплекс г. Лесосибирск. Я выбрал второго производителя так как лист стоит не намного дороже, а вот поверхность гораздо лучше обработана.

Далее из этого листа был выпилен кусок размером 1800*1300 мм на специальном станке для распиловки листовых материалов.

По аналогии с ранее изготовленным мною планшетом для сборки были приобретены 4 рейки размерами 2200*20*5 мм для бортиков. Бортики нужны для того чтобы пазлинки не соскальзывали со стола и для придания жесткости самой столешнице.
Далее рейки необходимо напилить под углом 45 градусов по размеру столешницы. Для точной распиловки под углом нужно стусло и разметка "по месту". Т.е. делаем угол 45 гладусов с одного конца, прижимаем рейку канцелярскими зажимами с листу, отмечаем нужную длину, снимаем рейку и отпиливаем угол 45 градусов с другого конца. После этого готовая рейка прижимется снова к листу и по ней выпиливается вторая рейка и т.д. В результате получается вот так:

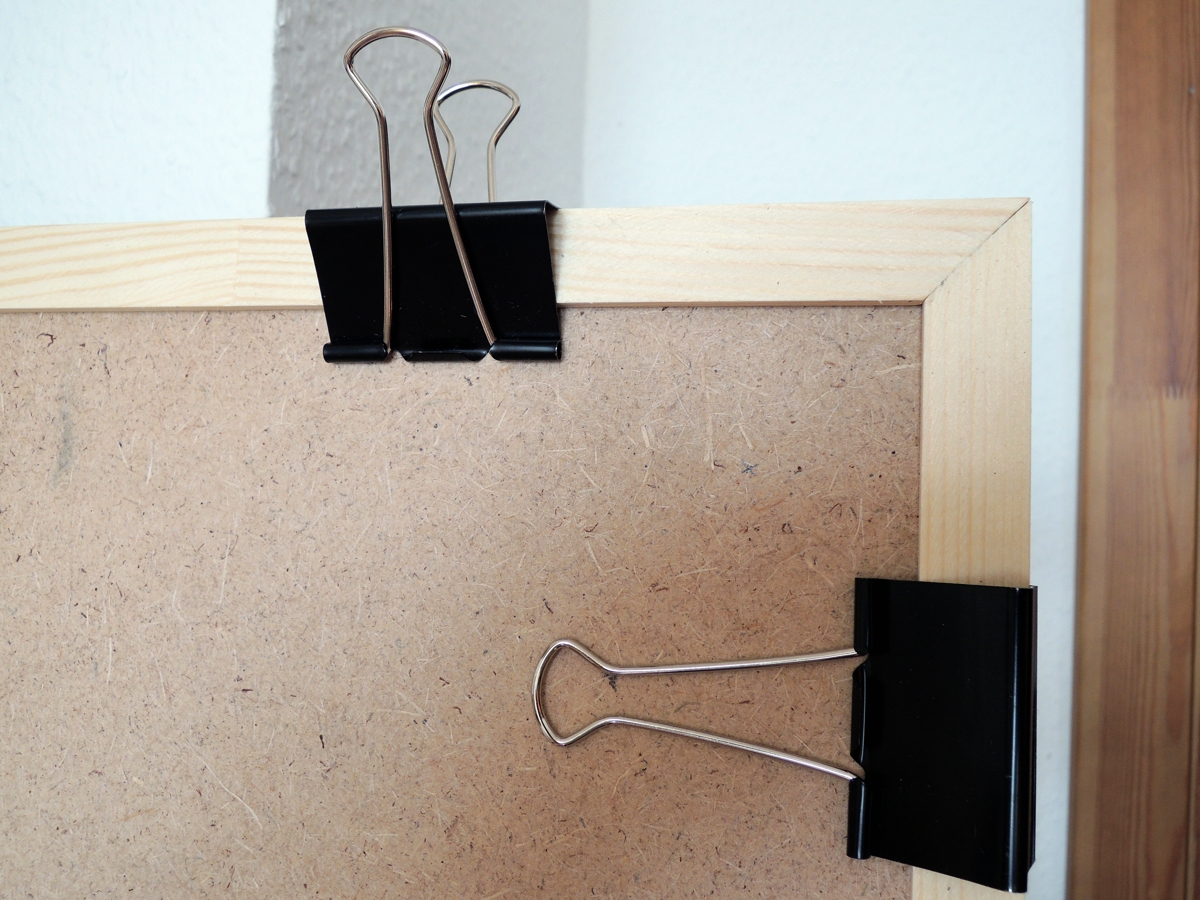

Вот такой аккуратный угол:
Вид сбоку:

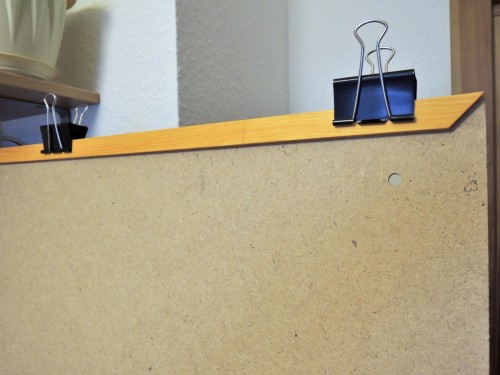

Далее рейки я покрыл морилкой и приклеил на клей ПВА. Для прижима до высыхания клея использовал все те же канцелярские зажимы. Перед покрытием морилкой рейки нужно пометить любым способом, чтобы потом их не перепутать и приклеить на свои места:

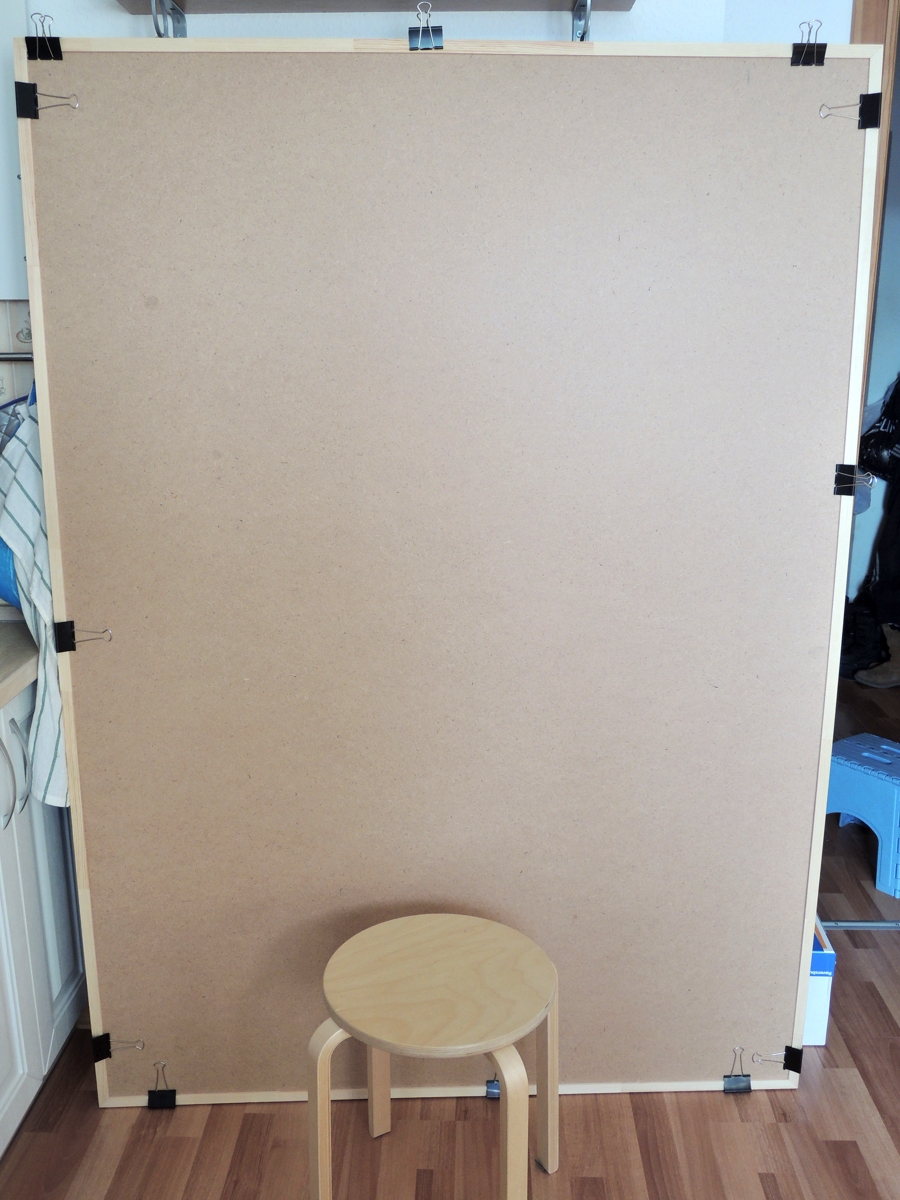

После приклеивания всех реек получаем такую картину:
После высыхания клея зажимы можно снять, но как выяснилось в процессе изготовления одного клея для надежного крепления реек при таком большом размере листа недостаточно. Несмотря на то, что 6-мм ДВП гораздо жестче чем обычный ДВП, он все равно немного гнется и рейки будут отлетать. Поэтому нужно сначала уложить лист с зажимами на пол лицевой стороной вниз, а потом очень аккуратно снять зажимы.

Для дополнительно крепления реек я использовал маленькие саморезы 2,5*10 мм с потайной шляпкой, с частотой 110-120 мм (можно и чаще если не лень)
После прикручивания саморезов столешницу можно спокойно поднимать и опускать без опаски, что рейки отпадут.

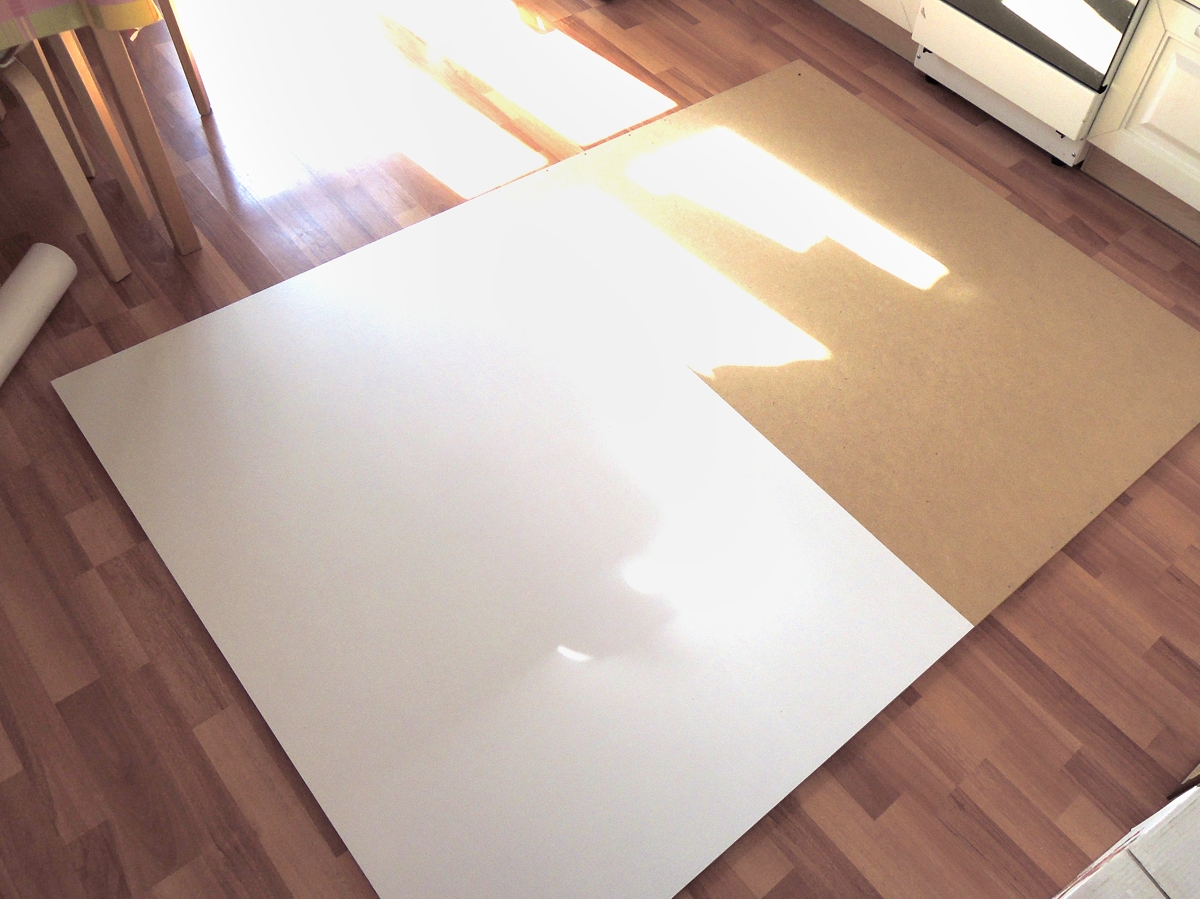

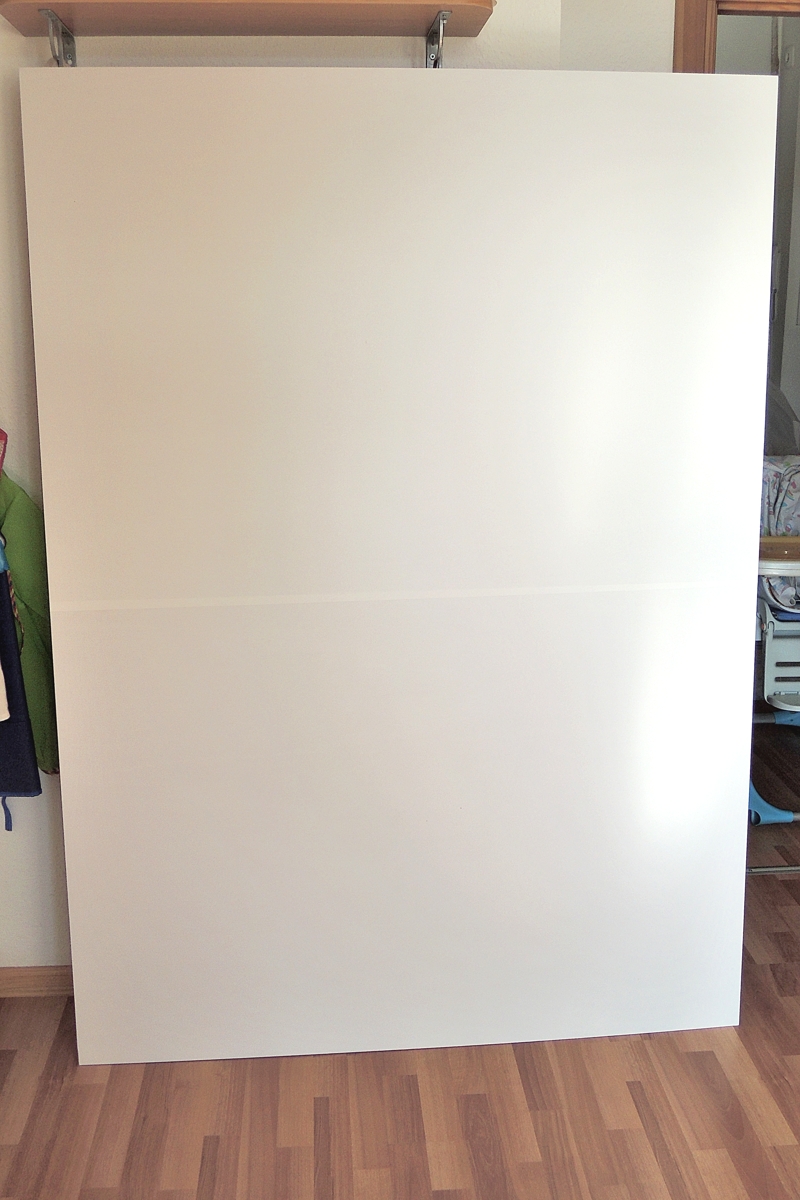

После этого обратную сторону столешницы я обклеил белой матовой самоклеющейся пленкой. Пленку лучше и дешевле покупать в специализированных конторах. Во-первых она там гораздо дешевле чем узенькие рулончики в строительных магазинах, а во-вторых она там шириной 1 метр и гораздо удобнее клеить 2 куска по 1 метру чем 4 куска по 50 см. короче 3 метра этой пленки обошлись мне около 400 рублей.
Пока на этом все. Столешница требует еще небольшой доработки перед окончательным монтажом. Назначение отверстий в углах и наклеенной пленки с обратной стороны будет понятно после написания второй части.
Сейчас в работе: Educa - Sistine Chapel / Сикстинская Капелла, 18000
_____________..__Educa - Mapamundi 1375, Cresques Abraham / Карта мира 1375, Авраам Крескес, 4000
Мои пазлы на Flickr
Аватара пользователя
Skorpusha
Сообщения: 1058
Зарегистрирован: 07 сен 2011, 08:03
Деталей: 249812
Откуда: г. Москва

Re: Стол для сборки 6000-ка в однокомнатной квартире

Сообщение Skorpusha » 23 мар 2015, 22:02

С нетерпением ждем продолжения
В запасе - 244823, в сборке - 1000, в дороге - ?
Аватара пользователя
Ася
тЁтя,но не Ваша
Сообщения: 9664
Зарегистрирован: 05 мар 2011, 12:27
Деталей: 80000
Откуда: Белгород

Re: Стол для сборки 6000-ка в однокомнатной квартире

Сообщение Ася » 23 мар 2015, 23:09

Присоединяюсь
Очень интересно girl_in_dreams
Морщины — это просто указание на то место, где часто бывает улыбка. Марк Твен
19.05.12. 1-й Открытый Чемпионат Украины. 3-е место в паре с kukabarra 13.04.13. 2-й Открытый Чемпионат Украины. Дважды в десятку! (© Александра)
Аватара пользователя
Catt Asei4
Сообщения: 701
Зарегистрирован: 10 дек 2010, 19:26
Деталей: 40775
Откуда: Москва

Re: Стол для сборки 6000-ка в однокомнатной квартире

Сообщение Catt Asei4 » 24 мар 2015, 12:05

очень интересно. а дополнительные ребра жесткости по центру у столешницы будут? мне кажется при таком размере она будет ходуном ходить.
и за один день ты можешь сделать то, что люди будут помнить всю жизнь

я-Света
Аватара пользователя
andrey-ekt
Сообщения: 1276
Зарегистрирован: 13 янв 2015, 09:51
Деталей: 179825
Откуда: Екатеринбург

Re: Стол для сборки 6000-ка в однокомнатной квартире

Сообщение andrey-ekt » 24 мар 2015, 12:23

По центру ребер жесткости пока не планировал. Жесткость будет увеличиваться за счет усиления краев, если этого не хватит, тогда подумаю над дополнительными мерами.
Сейчас в работе: Educa - Sistine Chapel / Сикстинская Капелла, 18000
_____________..__Educa - Mapamundi 1375, Cresques Abraham / Карта мира 1375, Авраам Крескес, 4000
Мои пазлы на Flickr
Аватара пользователя
ui1985
Сообщения: 4536
Зарегистрирован: 13 сен 2012, 14:13
Деталей: 295000
Откуда: Заречный Свердловская обл.

Re: Стол для сборки 6000-ка в однокомнатной квартире

Сообщение ui1985 » 24 мар 2015, 12:31

А у меня вот какой вопрос, а как пазл будет доставаться после сборки??? :?
Я-Ирина. Лето прошло!!!
Аватара пользователя
andrey-ekt
Сообщения: 1276
Зарегистрирован: 13 янв 2015, 09:51
Деталей: 179825
Откуда: Екатеринбург

Re: Стол для сборки 6000-ка в однокомнатной квартире

Сообщение andrey-ekt » 24 мар 2015, 12:55

А зачем его доставать? Я пазлы не склеиваю, но если уж приспичит очень, то можно частями достать, например подсовывая под эти части картонку
Сейчас в работе: Educa - Sistine Chapel / Сикстинская Капелла, 18000
_____________..__Educa - Mapamundi 1375, Cresques Abraham / Карта мира 1375, Авраам Крескес, 4000
Мои пазлы на Flickr
Аватара пользователя
andrey-ekt
Сообщения: 1276
Зарегистрирован: 13 янв 2015, 09:51
Деталей: 179825
Откуда: Екатеринбург

Re: Стол для сборки 6000-ка в однокомнатной квартире

Сообщение andrey-ekt » 06 апр 2015, 09:50

Для увеличения жесткости стола и защиты краев были в OBI куплены 4 алюминиевых уголка 12х12х1 длиной 2000 мм по цене 69 рублей (в Леруа-Мерлене были бы дешевле, но они закончились). Уголки были напилены по размерам сторон под углом 45 градусов. Для крепления в уголках по всей длине насверлены отверстия 2,8мм под саморезы 2,5х10. Отверстия сверлятся не просто так, а с учетом уже закрученных саморезов, которые крепят бортики
Сейчас в работе: Educa - Sistine Chapel / Сикстинская Капелла, 18000
_____________..__Educa - Mapamundi 1375, Cresques Abraham / Карта мира 1375, Авраам Крескес, 4000
Мои пазлы на Flickr
Аватара пользователя
andrey-ekt
Сообщения: 1276
Зарегистрирован: 13 янв 2015, 09:51
Деталей: 179825
Откуда: Екатеринбург

Re: Стол для сборки 6000-ка в однокомнатной квартире

Сообщение andrey-ekt » 13 апр 2015, 13:19

Для крепления уголков саморезами с потайной шляпкой раззенковал отверстия:

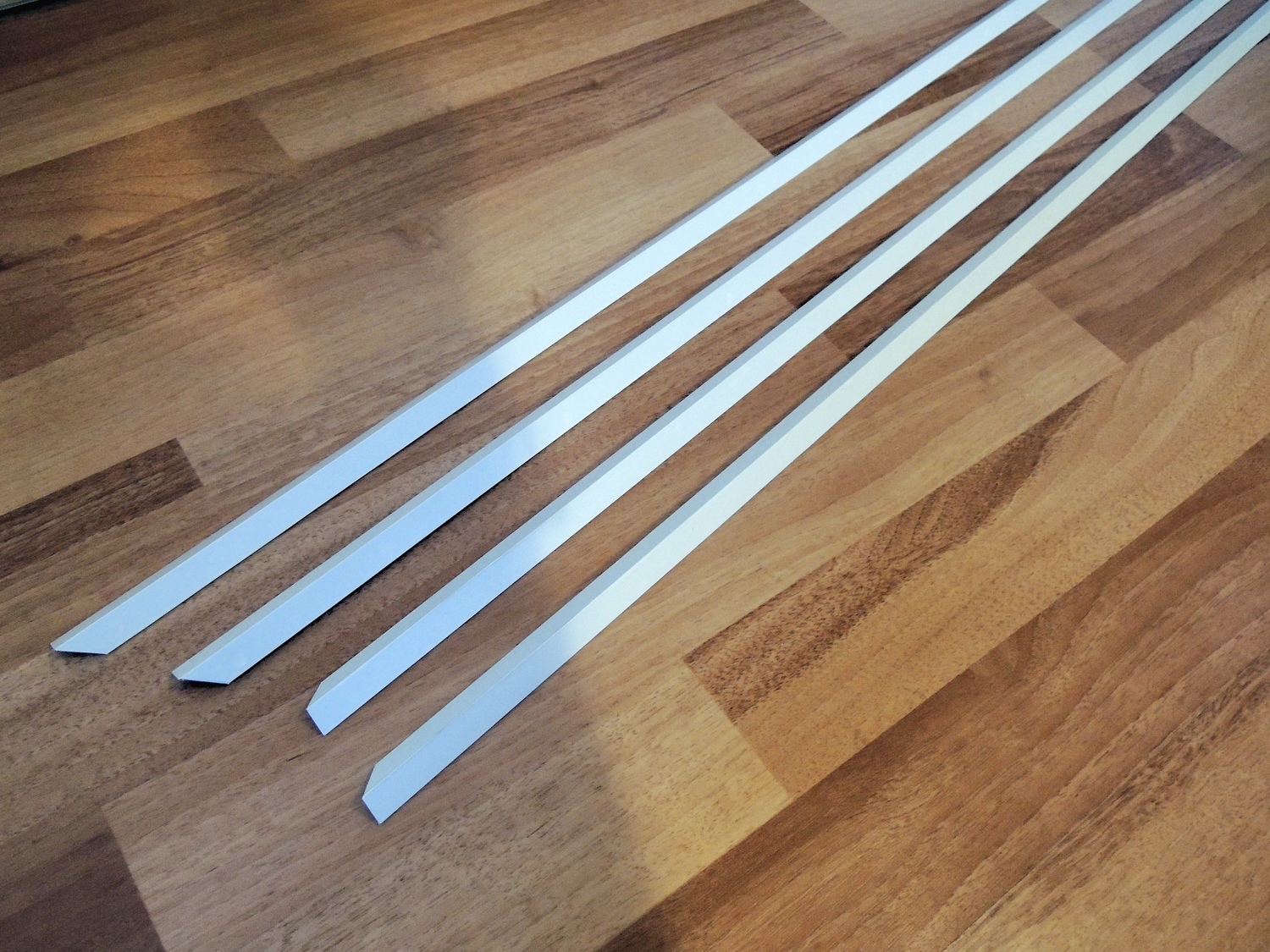

Уголки обклеил остатками самоклеющейся пленки:

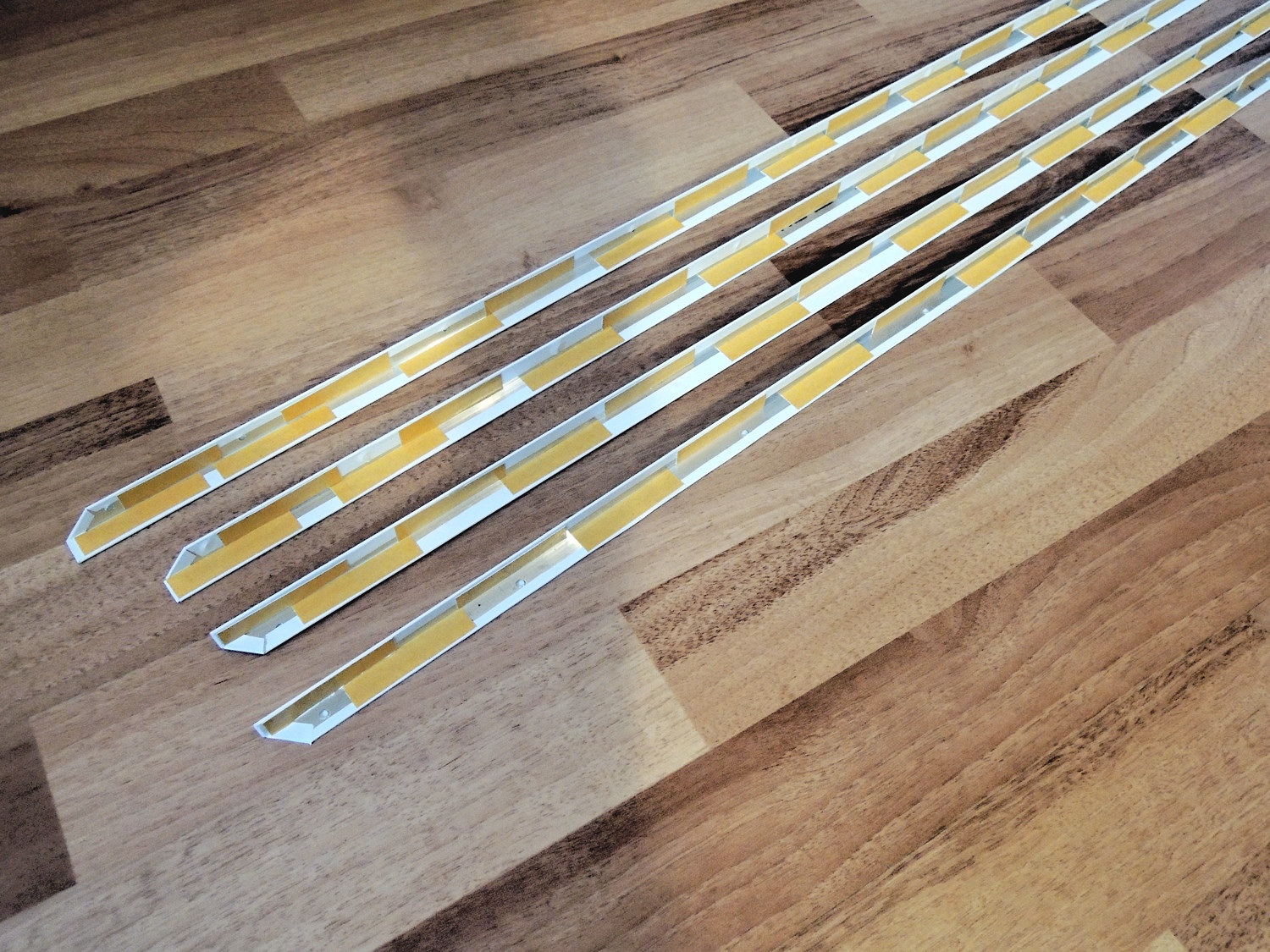

Для более качественного крепления уголков, по всей длине наклеил полоски двухстороннего скотча на тканевой основе.

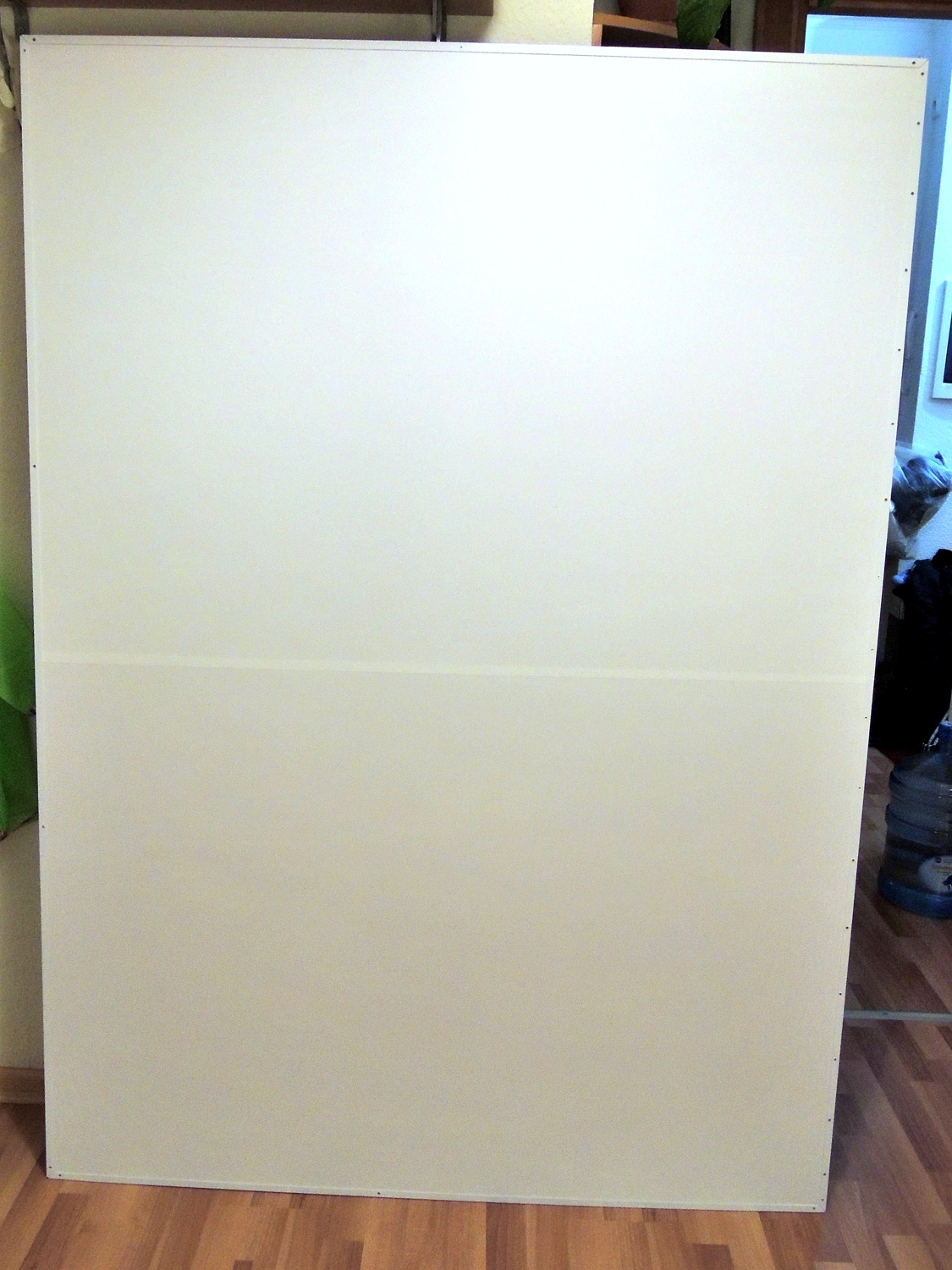

После установки уголков, столешница стала выглядеть так:
Все, столешница полностью готова. Следующий этап это ее установка.
Сейчас в работе: Educa - Sistine Chapel / Сикстинская Капелла, 18000
_____________..__Educa - Mapamundi 1375, Cresques Abraham / Карта мира 1375, Авраам Крескес, 4000
Мои пазлы на Flickr
Аватара пользователя
НеБлондинка
Сообщения: 6486
Зарегистрирован: 23 янв 2011, 19:40
Деталей: 256010
Откуда: Красноярск
Контактная информация:

Re: Стол для сборки 6000-ка в однокомнатной квартире

Сообщение НеБлондинка » 13 апр 2015, 14:23

Андрей, вы его когда-нибудь так доулучшаете, что он сам собирать начнет.... :D

А вообще обожаю, когда у человека руки откуда надо и все так аккуратненько girl_angel good
